DESCRIZIONE

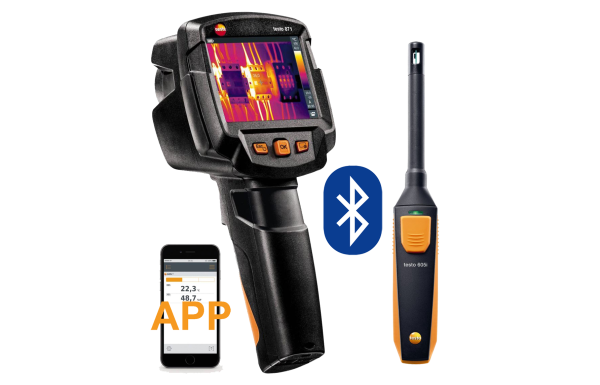

La termocamera testo 871 con il Termoigrometro 605i comunicano senza fili tramite Bluetooth. La testo Thermography App disponibile per iOS e Android ti offre la possibilità di compilare rapidamente sul posto brevi rapporti, di inviarli e salvarli online, nonché di trasformare il tuo smartphone o tablet in un secondo display o telecomando.

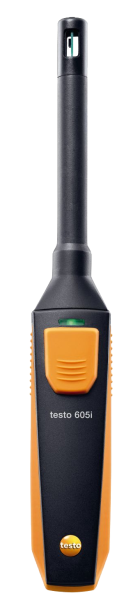

Immagini termiche sono ancora più espressive perché realizzate con la testo 871 in combinazione con il termo igrometro testo 605i. I valori di misura rilevati da questi due strumenti possono essere facilmente trasmessi tramite Bluetooth. Le temperature rilevate possono essere interpretate meglio. Misurare la temperatura e l'umidità dell’aria con lo strumento testo 605i per localizzare in un batter d'occhio, secondo il principio del semaforo, i punti esposti agli attacchi delle muffe sulla base della speciale tavolozza dei livelli di umidità integrata nella termocamera.
CARATTERISTICHE TECNICHE
- Eccezionale qualità delle immagini grazie all'alta risoluzione: 43.200 punti di misura della temperatura per una termografia di alta precisione.
- Risoluzione IR di 240 × 180 pixel, espandibile a 480 × 360 pixel grazie alla tecnologia SuperResolution.
- Possibilità di rilevare differenze di temperatura a partire da 0,09 °C.
- Con la testo Thermography App compilare brevi rapporti direttamente sul posto, salvarli online o inviarli via e-mail e trasformare i terminali mobili in secondo display o telecomando.

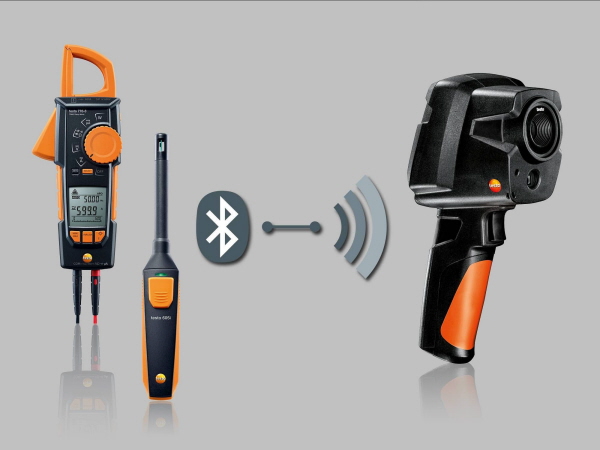

- Comunicazione wireless grazie a Bluetooth, per integrare anche senza fili i valori di misura trasmessi dalla pinza amperometrica testo 770-3 e dal termoigrometro testo 605i compatibili.
- Fotocamera digitale integrata che acquisisce un'immagine reale in parallelo all'immagine termica.
- La funzione di rilevamento automatico dei punti caldi/freddi permette di visualizzare direttamente eventuali condizioni termiche critiche.
- La funzione testo ScaleAssist imposta automaticamente la scala dell'immagine termica ai valori ottimali, in modo da poter creare immagini termiche prive di errori e obiettivamente confrontabili, ad es. delle proprietà isolanti di un edificio.
- La correttezza del risultato della misura viene garantita dalla funzione testo E-Assist, che provvedere a rilevare e impostare automaticamente l'emissività e la temperatura riflessa.
- Con la funzione Indicatore IFOV viene rilevata la distanza dall'oggetto da misurare (cioè le dimensioni dello spot di misura).
A scelta le immagini termiche possono essere salvate in formato JPG
APPLICAZIONI
Supporto durante la manutenzione preventiva
Una sicura localizzazione precoce di eventuali danni negli impianti di produzione è una delle principali condizioni per garantire la sicurezza e l'affidabilità dell'impianto ed evitare costose interruzioni. La presenza di eventuali problemi all'interno di impianti di produzione elettrici e meccanici si manifesta in genere attraverso un aumento della temperatura nel componente interessato.
Con l'aiuto della termocamera potrai rilevare eventuali surriscaldamenti critici (i cosiddetti punti caldi) nel tuo impianto direttamente durante la produzione, garantendo così un surplus di sicurezza.
- Rapida localizzazione di punti caldi all'interno di impianti elettrici
- Rilevamento di surriscaldamenti critici all'interno di motori, alberi e cuscinetti
- Localizzazione di patologie edilizie e garanzia della qualità della costruzione (anche per l'involucro dell’edificio).
L'analisi svolta con l'aiuto di una termocamera Testo è un metodo veloce ed efficiente per individuare eventuali patologie edilizie. Le termocamere Testo sono inoltre la soluzione ideale per dimostrare la qualità e la corretta esecuzione dei lavori edili. Eventuali perdite di calore, accumuli di umidità e mancanze di tenuta presenti nell'edificio vengono rese visibili nell'immagine termica.
La funzione testo ScaleAssist, che imposta automaticamente la scala dell'immagine termica ai valori ottimali, ti consente di creare immagini termiche obiettivamente confrontabili di un edificio. La localizzazione di eventuali difetti dell'isolamento e ponti termici che si celano nell'involucro dell’edificio rientra tra le applicazioni tipiche della termocamera.
Semplice verifica di impianti di riscaldamento e installazioni
Gli impianti di riscaldamento e condizionamento dell'aria possono essere analizzati in modo veloce e sicuro grazie all'estrema facilità d'uso che contraddistingue le termocamere firmate Testo. Una rapida occhiata con la termocamera è sufficiente per scoprire eventuali irregolarità dal punto di vista della distribuzione termica. Con l'aiuto della termografia possono così essere facilmente localizzati eventuali radiatori intasati o perdite.
Tipiche applicazioni della termocamera:
Localizzazione dell'andamento delle serpentine di un riscaldamento da pavimento
Rilevamento di radiatori intasati
Misura della temperatura di mandata e di ritorno
Prevenzione della formazione di muffe
I ponti termici sono divoratori di energia. In questi punti può inoltre accumularsi l'umidità presente nell'aria ambiente e di conseguenza favorire la formazione di muffe e i relativi rischi legati alla salute degli inquilini.
Attraverso la temperatura ambiente esterna, l'umidità e la temperatura superficiale misurata (ad es. tramite la sonda termoigrometrica WiFi di serie), la termocamera calcola internamente il valore dell'umidità superficiale per ciascun punto di misura. Le aree attaccate dalla muffa vengono così mostrate sul display prima ancora che siano effettivamente visibili a occhio nudo: i punti critici vengono visualizzati in rosso, quelli sani in verde. Diventa così possibile contrastare tempestivamente una pericolosa formazione di muffa, persino negli angoli e nei punti più nascosti.
DATI TECNICI
- Spectral range: 7,5 to 14 µm
- Risoluzione a infrarossi: 240 x 180 pixel
- Messa a fuoco: Messa a fuoco fissa
- Frequenza di rinfresco immagine: 9 Hz
- Risoluzione geometrica (IFOV): 2.6 mrad
- SuperRisoluzione (IFOV): 1,6 mrad
- SuperRisoluzione (pixel): 480 x 360 pixel
- Distanza minima di messa a fuoco: <0.5 m
- Campo visivo: 35° x 26°
- Sensibilità termica: 90 mK
Visuale di uscita immagine
- Dimensioni immagine: min. 3.1 MP
- Distanza minima di messa a fuoco: 0,5 m
- Tipo display: 8,9 cm (3.5") TFT, QVGA (320 x 240 pixel)
- Opzione display: immagine a infrarossi/immagine reale
- Colori: 4 (ferro, arcobaleno HC, freddo-caldo, grigio)
Misura
- Campo di misura: -30 a +100 °C, da 0 a + 650 °C
- Precisione: ±2 °C, ±2 % del vm
- Emissività: 0.01 to 1
- Temperatura riflessa: manuale
Funzione di misura
- Funzione di analisi: Misura del punto medio, riconoscimento hot/cold-spot, Delta T
- testo ScaleAssist: Incluso
- Indicatore IFOV: Incluso
- Misura dell'umidità con igrometro: Trasferimento automatico dei valori di misura del termoigrometro testo 605i via Bluetooth.
Dotazioni della termocamera
- Videocamera digitale: Incluso
- Modalità schermo intero: Incluso
- Salvataggio JPEG: Incluso
- Video streaming: via USB, via WLAN con la app Thermography
- Lenti standard: 35° x 26°
- Interfaccia: USB 2.0 Micro B
- Connessione WiFi: Communication with the testo Thermography App; wireless module BT/WLAN
Memoria termocamera
- Formato file immagine: .bmt; .jpg; opzione di esportazione in .bmp; .jpg; .png; .xls; .csv
- Dispositivo di stoccaggio: Memoria interna (2.8 GB)
Alimentazione
- Tipo batteria: Batteria agli ioni di litio, a carica rapida, sostituibile sul posto
- Tempo di lavoro: 4 h
- Opzioni di carica: Nello strumento / caricatore (opzionale)
- Alimentazione a rete: sì
Condizioni ambiente
- Storage temperature: -30 a +60 °C
- Operating temperature: -15 a +50 °C
- Umidità dell’aria: da 20 a 80 %RH non-condensante
- Classe di protezione involucro: IP54
- Vibrazione: 2G
Specifica fisica
- Weight: 510 g
- Dimensions: 219 x 96 x 95 mm
- Involucro: PC - ABS
Software per PC
- Requisiti di sistema: Windows 10; Windows 8; Windows 7
Standards, tests, warrenty
- Direttive UE/CE: CEM: 2014/30/UE; RED: 2014/53/UE
ACCESSORI IN DOTAZIONE
Termocamera testo 871, Termoigrometro 605i, modulo wireless BT/WiFi, cavo USB, alimentatore, batteria agli ioni di litio, software professionale, 3 x testo e-Marker, manuale di messa in funzione, guida rapida, protocollo di collaudo e custodia con tracolla.
ACCESSORI OPZIONALI
- Batteria aggiuntiva, ricaricabile agli ioni di litio cod. 0515 5107
- Caricatore esterno cod. 0554 1103
- Dieci marker per la rilevazione automatica delll'emissività. cod. 0554 0872
- Nastro emissivo adesivo cod. 0554 0051
- Custodia morbida a tracolla cod. 0554 7808 (IN OMAGGIO CON QUESTA TERMOCAMERA)
ACCESSORI NON DISPONIBILI PER QUESTA MACCHINA
- Sonda radio umidità
- Teleobiettivo
- Misura di alte temperature (550°C)
TUTTE LE TERMOCAMERE TESTO SONO SVILUPPATE E PRODOTTE IN GERMANIA
GARANZIA: 2 anni presso laboratorio TESTO ad esclusione parti soggette ad usura come le batterie, celle di misura... La spedizione è a carico del cliente.
